Das Unternehmen A.B.S. Silos erzeugt mit der Kombination aus Wärmepumpe, Photovoltaik und Pelletheizung klimaschonend Wärme und Strom. So kann der Energiebedarf auch im Winter weitgehend regenerativ gedeckt werden. Die Wärmeerzeuger und Pelletsilos befinden sich platzsparend in zwei Containern außerhalb des Firmengebäudes.

Die Kombination von Photovoltaik und Wärmepumpe ist mittlerweile ein gängiges Energiesystem, sorgt sie doch klimaschonend und kostensparend für Wärme und Strom. Gleichwohl gibt es auch den Einwand, dass Wärmepumpen genau dann, wenn wenig Solarstrom erzeugt wird, den meisten Strom benötigen: im Winter.

Der kommt dann aus dem öffentlichen Stromnetz, wo gerade in den kalten Monaten noch viel konventionell erzeugter Strom fließt. Dieser Problematik war sich Matthias Petzl, technischer Geschäftsführer bei der A.B.S. Silo- und Förderanlagen GmbH, bewusst, als er sich Gedanken über eine neue Heizungsanlage machte. Viele Jahre hatte er gute Erfahrung mit einer Pelletheizung gemacht, aber auch die Kombination von Photovoltaik und Wärmepumpe war interessant, zumal er damit auch CO2-frei elektrische Energie für den Betrieb erzeugen könnte. Die Lösung war eine Hybridheizung der AF Wärme GmbH mit allen drei Technologien. Die Wärmeerzeuger, Pufferspeicher und Pelletsilos befinden sich in zwei Containern, die direkt neben der Werkshalle stehen. Darüber hinaus kann A.B.S. über die Hälfte des Strombedarfs mit einer neuen Photovoltaikanlage mit knapp 100 Kilowatt Leistung solar decken.

Spätestens, wenn die Heizung immer reparaturanfälliger wird, machen Gewerbetreibende sich Gedanken über ein neues Heizsystem, das krisensicher und bezahlbar für Wärme sorgt. So war es auch bei A.B.S. Silos in Osterburken im Neckar-Odenwald-Kreis. Die alte Pelletheizung mit 75 kW Leistung verbrauchte übermäßig viele Holzpresslinge und hatte immer häufiger Störungen. „Wir haben sie 2006 installieren lassen, als wir unseren Neubau errichtet haben“, erzählt Petzl. „Die modulierende Pelletheizung wurde ohne einen Pufferspeicher betrieben, was in der Leistungsklasse und bei hohem Wärmebedarf irgendwann nicht mehr optimal funktionierte.“ Also wurde es Zeit für eine neue Heizung.

44 000 kWh Strom in einem Jahr – und die Strompreise steigen

Dazu kamen die stark steigenden Strompreise, die durch die Industrienähmaschinen einen bedeutenden Kostenfaktor im Betrieb ausmachen. 2020 verbrauchte das Unternehmen mit 40 Mitarbeiter:innen in drei Produktionshallen und den Büros rund 44 000 kWh Strom, wobei auch das Warmwasser elektrisch erzeugt wird. Aus diesen Gründen begann Matthias Petzl zusammen mit Heike Stang, der kaufmännischen Geschäftsführerin von A.B.S., nach einer zeitgemäßen Lösung für die Wärme- und Stromversorgung zu suchen. Mit der wollten sie auch den CO₂-Fußbabdruck des Unternehmens verringern. Die A.B.S. Silo- und Förderanlagen GmbH entwickelt, baut und vertreibt seit 1984 flexible Silos und Behälter für alle Arten von Schüttgütern. Landwirtschaftliche Betriebe lagern in den maßgefertigten Silos aus atmungsaktivem, staubdichtem und hochfestem Polyestergewebe Futtermittel und Getreide. Industriebetriebe zum Beispiel aus der Kunststoff-, Pharma- und Lebensmittelbranche setzen sie ein. Und auch Pellets für Heizungsanlagen werden in den Gewebesilos gelagert. In der Pellet-Sparte arbeitet A.B.S. Silos schon länger mit AF Wärme zusammen, so entstand die Idee der Dreier- Kombination.

Alternative für Spitzenlastzeiten finden

Die AF Wärme GmbH mit Sitz in Öhringen in der Nähe von Heilbronn hat sich auf die Planung und Montage von Hybridsystemen mit Wärmepumpe, Pelletheizung und Photovoltaikanlage spezialisiert. Wie es zu dieser Konstellation kam, erklärt Geschäftsführer Alexander Beck so: „Die einfachste, nachhaltigste und günstigste Variante, um Wärme zu erzeugen, sind Wärmepumpen, die mit Solarstrom angetrieben werden. Hier sind wir maximal unabhängig. Leider produzieren die Solarmodule in Deutschland im tiefsten Winter nie den Strom, der für den Betrieb einer Wärmepumpe dann nötig ist.“ In der Zeit müsse der Strom deshalb aus dem Netz bezogen werden. Zudem verschlechtere sich der Wirkungsgrad einer Wärmepumpe mit zunehmendem Abfallen der Außentemperaturen und steigenden Vorlauftemperaturen. „Hier würden dann die gesamten Vorteile im Sommer und in der Übergangszeit wieder zunichte gemacht“, fährt Beck fort. Deshalb hätten sie nach einer Spitzenlast-Alternative gesucht. „Es war schnell klar, dass dies nur mit Biomasse in Form von Pellets sein kann. Auch hier werden die Negativeigenschaften einer Pelletheizung ausgeglichen – und zwar durch die Wärmepumpe.“ Dabei denkt Beck beispielsweise an die zahlreichen Zündvorgänge im Sommer, wenn ein Pelletkessel nur das warme Wasser erwärmen muss.

Zudem bieten die Hybridheizungen von AF Wärme günstige Betriebskosten. Denn auch bei regenerativen Energieerzeugungsanlagen müssten die Betreiber künftig mit sehr variablen Strompreisen rechnen, erklärt Beck. „Es wird Zeiten geben, in denen der Strompreis extrem hoch sein wird, zum Beispiel, wenn es gerade wenig Windstrom oder wenig Solarstrom gibt. In dieser Zeit kann dann mit Pellets geheizt werden.“

Anlagen aufstellen: Containerlösung ohne bauliche Eingriffe

All diese Gründe überzeugten Heike Stang und Matthias Petzl, zudem konnten sie mit der Hybridheizung auch weiterhin Pellets und die eigenen Silos für die Lagerung der Holzpresslinge nutzen. AF Wärme entwickelte das Energiekonzept und riet zu zwei Luftwärmepumpen mit jeweils 11 kW Leistung und zwei Pelletkessel mit jeweils 45 kW Leistung, die jeweils mit einem 5,5 Tonnen Pellets fassenden Trogsilo kombiniert wurden. Wo aber sollten die Anlagen in dem Fabrikgebäude, wo jeder Quadratmeter benötigt wurde, aufgestellt werden?

Auch hierfür hat AF Wärme eine Lösung, denn Beck ist bewusst: „Es ist im Gewerbe nahezu nie möglich, eine Pelletheizung im Gebäude zu platzieren und zu montieren, da Gewerbebauten häufig über kleine Heizräume verfügen mit beispielsweise einem Gaskessel.“ Meist sei für die Pelletheizung und die benötigte Lagerkapazität für Pellets nicht genügend Platz. Deshalb bietet AF Wärme eine modulare Bauweise an und hat eigens dafür eine Containerlösung entwickelt. „Wir benötigen lediglich einen Stellplatz für unseren Container und müssen keine baulichen Eingriffe oder Veränderungen vornehmen“, sagt Beck. So werde im Gebäude auch keine Fläche verschwendet.

Und so wurden in Osterburken direkt am Firmengebäude zwei Container übereinander aufgestellt. Im unteren Container befinden sich die die Wärmepumpen, die Pelletkessel und die Pufferspeicher mit jeweils 1500 Liter Fassungsvermögen, im oberen die Pelletsilos mit einer Zuführung zum Zwischenbehälter. Von hier aus werden die Pelletkessel mit Brennmaterial versorgt.

Die ausgeklügelte Steuerung sorgt für ein optimales Zusammenspiel. Bei hohem Wärmebedarf laufen beide Pelletkessel. Wird gerade viel Solarstrom produziert, läuft nur ein Kessel zusammen mit der Wärmepumpe. „Wenn es keinen Photovoltaikstrom gibt, ist es günstiger, mit der Pelletheizung zu heizen, als Strom aus dem Netz zu beziehen“, erklärt Petzl. Er geht davon aus, dass er seinen Pelletbedarf von 33 Tonnen pro Jahr mit der alten Anlage auf etwa 12 Tonnen mit der neuen Anlage reduzieren kann. Um die Wärme in das Gebäude zu bringen, waren nur wenige Meter zusätzliche Leitungen nötig. Die Photovoltaikanlage mit 99 kW Leistung wurde, ebenfalls 2022, auf dem Firmengebäude installiert. Den Solarstrom nutzt A.B.S. Silos auch für ihre Elektroautos. AF Wärme hat errechnet, dass das Unternehmen übers Jahr gesehen rund 70 % des Solarstroms selber verbrauchen kann. Auch das kommt Heike Stang und Matthias Petzl bei den aktuell explodierenden Energiepreisen sehr entgegen.

Gerne können Sie die Anlange hier in Osterburken besichtigen.

Informations- und Demonstrationszentrum Erneuerbare Energien (I.D.E.E.)

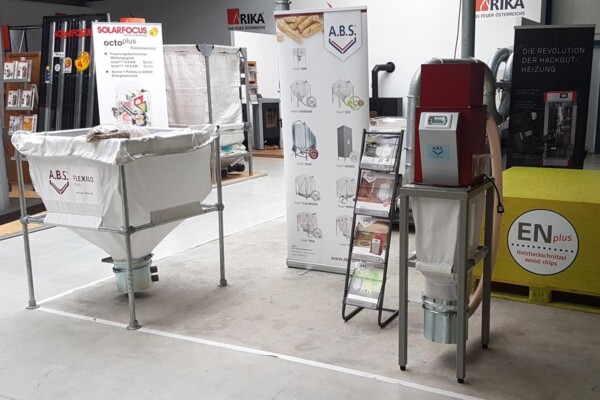

Dauerhafte Ausstellung rund um die Lagerung von Holzpellets.

Seit 2004 steht das Informations- und Demonstrationszentrum Erneuerbare Energien (I.D.E.E.) in Olsberg der Öffentlichkeit als zentrale Anlaufstelle für alle Fragen zum Einsatz der Holzenergie und weiterer erneuerbarer Energieträger zur Verfügung.

Im Rahmen von Biowärmeinformationstagen (Ausstellertagen), Fachexkursionen, Fachtagungen und Vortragsveranstaltungen informiert der I.D.E.E. e.V. die Öffentlichkeit über die Einsatzmöglichkeiten moderner Holzfeuerungssysteme, die Spezifikation von Holzbrennstoffen und Verfahren zur Energieholzbereitstellung. In der betreuten Dauerausstellung des I.D.E.E. – dem bundesweit größten Showroom für die „Biowärme“ / „Wärme aus Holz“ – besteht die Möglichkeit auf mehr als 1.100 m² die neuesten und modernsten Holzfeuerungssysteme, teilweise auch „im Echtbetrieb“ in Augenschein zu nehmen.

Zudem können sich die Verbraucher anlässlich der kostenlosen „Startberatung“ durch den I.D.E.E. e.V. über den Einsatz von Holzfeuerungssystemen und deren spezifischen Anforderungen, auch in Kombination mit der Solarthermie und die entsprechenden Förderprogramme informieren. Am I.D.E.E. Holzenergiecluster, dem angegliederten Unternehmensnetzwerk des I.D.E.E. e.V., nehmen derzeit 60 Partner teil. Auch die Firma A.B.S. beteiligt sich an der Ausstellung und zeigt dauerhaft Ihre Produkte rund um die Lagerung von Holzpellets.

Ein weiterer Schwerpunkt liegt im Bereich der Aus-, Fort- und Weiterbildung. Hier werden durch den I.D.E.E. e.V. Seminare für das SHK-Handwerk, Anlagenplaner, Architekten und Energieberater zur Technik, Konzeption und Planung von Biowärmeheizanlagen in einem Leistungsbereich von bis zu 1 MW angeboten. So können sich z.B. SHK-Betriebe im Rahmen eines gemeinsam von der Handwerkskammer Südwestfalen und dem I.D.E.E. e.V. angebotenen Lehrgangs zum „Fachbetreib für Pelletheizsysteme^® zertifizieren lassen.

Ansprechpartner

Informations- und Demonstrationszentrum
Erneuerbare Energien e.V. (I.D.E.E. e.V.)
Martin Schwarz
Zentrum HOLZ / Carlsauestr. 91a
59939 Olsberg
Tel.: 02962 – 802 840
Fax: 02962 – 802 890

E-Mail: martin.schwarz@idee-nrw.de

www.idee-nrw.de
www.zentrum-holz.com

Heizen mit Holzpellets ist auch im Neubau attraktiv
Lieferumfang: 14 Stück Flexilo^® MAXI verteilt auf 4 Häuser
Lagermenge: ca. 100 Tonnen
Entnahme: Spiralförderanlage mit Absaugpunkt oder per Direktbeschickung zum Zwischenbehälter, von dort per Doppelabsaugtopf zu den Pelletkesseln
Füllstandsüberwachung: Bedarfsmelder inkl. Steuerung
Heizkesselleistung: Gesamt 520 kW

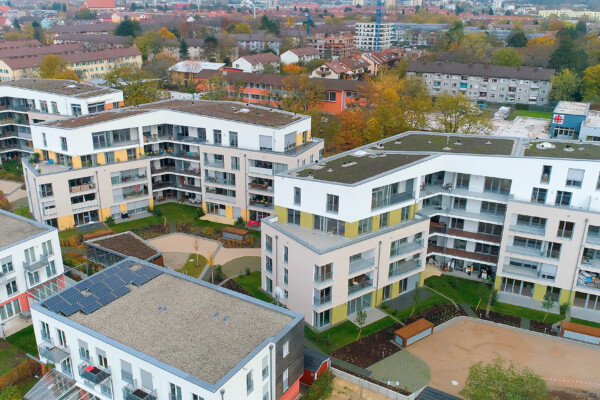

Die Sonnenhöfe sind ein neues, architektonisch und bautechnisch gehobenes Stadtquartier in zentrumsnaher Wohnlage in Freiburg, das in drei Bauabschnitten seit 2016 entstand. Es handelt sich um 4 Häuser mit insgesamt 120 Wohnungen, die als Eigentumswohnungen konzipiert sind – eine Gesamtwohnfläche mit mehr als 10.000 m2.

Die Siloanlagen wurden von A.B.S. in Abstimmung mit dem zuständigen Ingenieurbüro geplant. Es wurden Maßaufnahmen vor Ort durchgeführt, aus welchen anschließend ein komplettes 3D-Modell der Anlage entstand. Realisiert wurde eine Lagerkapazität in der Summe von rund 100 t Holzpellets.

Blick ins Detail – Haus D + E

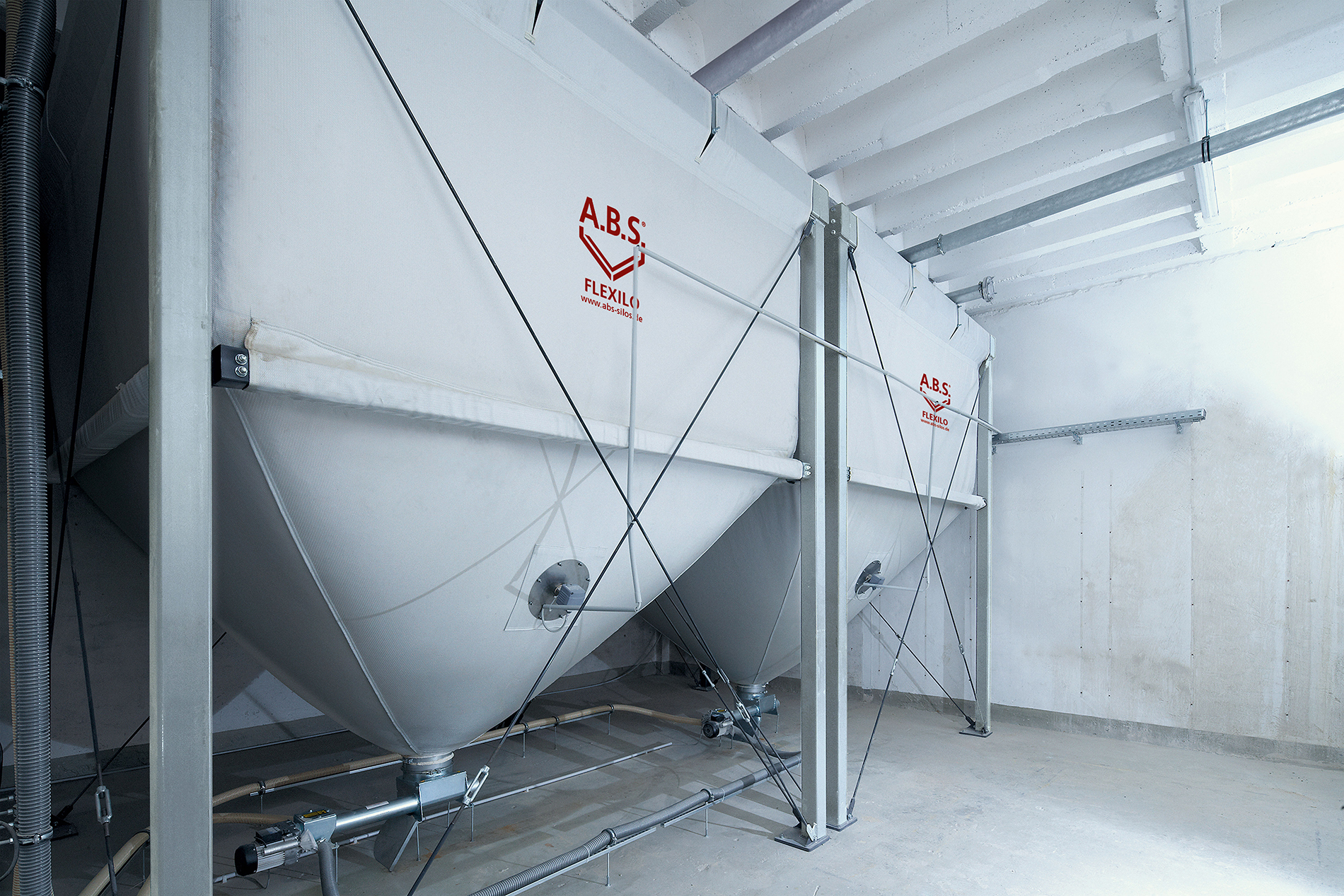

Der Schluss-Abschnitt Haus D + E wurde im vergangenen Jahr fertiggestellt. Die Lagerkapazität von 33 t verteilt sich dort auf vier A.B.S. Flexilo® Gewebesilos. Das Ziel war, bei einer optimalen Raumausnutzung ein maximales Lagervolumen zu erreichen. Dadurch kann die Zahl der Brennstoff-Anlieferungen auf ein Minimum reduziert werden. Hinzu kam die Herausforderung, dass die beiden Pelletkessel von allen vier Gewebesilos versorgt werden sollen.

Die Lösung: Durch Einsatz eines Zwischenbehälters ist es möglich, alle vier Gewebesilos mit den beiden Pelletkesseln zu kombinieren. Der Zwischenbehälter wird jeweils mit einer Förderspirale aus einem Lagersilo befüllt. Da jedes Gewebesilo mit einem Leermelder ausgestattet ist, erfolgt die Weiterschaltung auf das nächste Silo, wenn dieses einen festgelegten Füllstand erreicht. An der Steuerung werden die vier Leermelder visualisiert. Dies ermöglicht dem Hausverwalter einen schnellen Überblick über den Pelletbestand.

Kaminkehrer setzen auf erneuerbare Energien
Lieferumfang: Flexilo^® MAXI HP 24/25
Lagermenge: ca. 11,3 m³ / 7,4 t
Entnahme: Spiralförderanlage als Direktbeschickung
Heizkesselleistung: 40 kW

Stefan Wastl von der Fa. Naturlis: „Die Kaminkehrer setzen vor allem auf erneuerbare Energien und deshalb haben sie sich auch für einen Kombikessel (Pellets/Scheitholz) entschieden. Außerdem war das Silo im Neubau einfacher und flexibler zu gestalten. Die Förderung erfolgt mittels Spiralförderanlage bis zum Kessel im Erdgeschoss.“

www.kaminkehrerschule.de

Maximale Pelletlagerung bei bestmöglicher Raumausnutzung im stillgelegten Fahrstuhlschacht
Lieferumfang: Flexilo^® MAXI HP 28X24/77
Lagermenge: ca. 40,3 m³ / 26,2 t
Entnahme: Spiralförderanlage als Direktbeschickung
Füllstandsüberwachung: Wägesystem inkl. Steuerung
Heizkesselleistung: ca. 500 kW

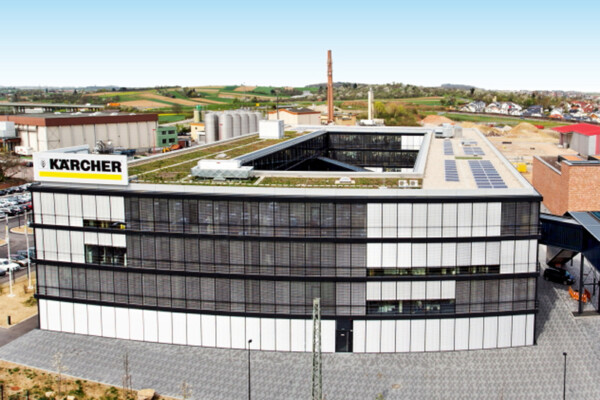

Wer kennt Kärcher nicht? Heute gilt das Familienunternehmen Kärcher als der weltweit führende Anbieter von effizienten, ressourcenschonenden Reinigungssystemen.

Der Herausforderung ein Pelletlager in einem stillgelegten Fahrstuhlschacht mit den Abmessungen von rund 3,3 x 3,0 m unterzubringen haben sich die Techniker der A.B.S. gerne gestellt. Höhe war reichlich gegeben – um die Einbringung und die Montage des Stahlgestells aber zu erleichtern wurde das Stahlgestell mit einer Gesamthöhe von 8,20 m zwei geteilt. Auch den Pelletvorrat hat das Unternehmen durch das zuverlässige Wägesystem jederzeit im Blick.

www.kärcher.com

Ideale Lagerlösung für denkmalgeschützte Gebäude
Lieferumfang: Flexilo^® MODUL 25/26
Lagermenge: ca. 17,3 m³ / 11,3 t
Entnahme: Saugsonden in Kombination mit einer automatischen Umschalteinheit des Kesselherstellers
Heizkesselleistung: 2 x 75 kW

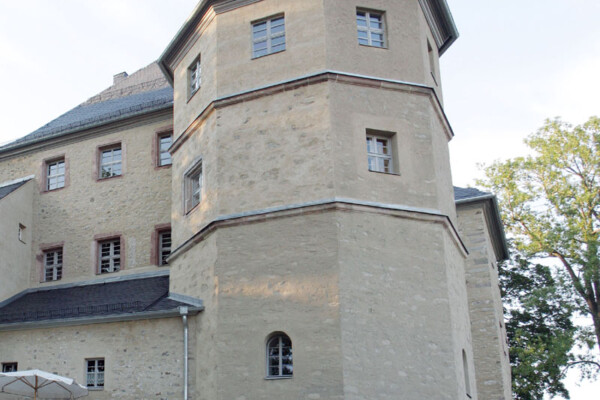

Bei der im Jahre 1230 erbauten Burg handelt es sich um ein Gebäude das unter Denkmalschutz steht, bei welchem keine baulichen Maßnahmen vorgenommen werden dürfen. Aus diesem Grund hat sich die Gemeinde zusammen mit ihrem Heizungsbauer für ein Flexilo^® MODUL entschieden. Dieser spezielle Silotyp erreicht aufgrund seiner Bauform mehr Füllvolumen bei gleicher Stellfläche und ist auch bei beengten Platzverhältnissen schnell und einfach montiert.

www.schauenstein.de

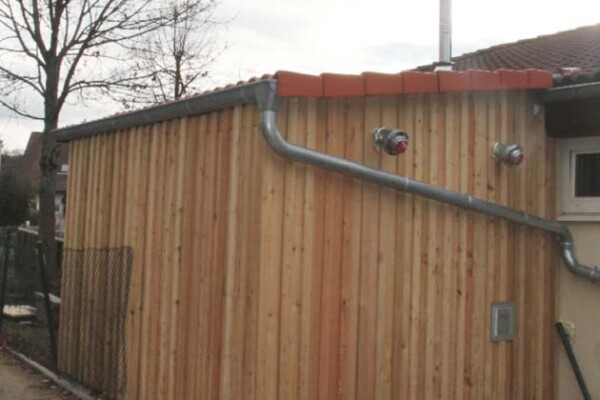

„Da die Kindertagesstätte Tausendfüßler über kein Untergeschoss mit Kellerraum verfügt, war es das einfachste, die Pelletlagerung nach draußen zu verlegen. Die Frage eines Bunkers hat sich überhaupt nicht gestellt. Die Einhausung mit Fundament wurde extra für das Sacksilo neu erstellt. Somit musste die Kindertagestätte trotz geringen Platzverhältnissen nicht auf eine Pelletheizung verzichten und trägt somit einen wertvollen Beitrag zum Umweltschutz bei.“

Ralph Schneider (Kämmerer) der Gemeindeverwaltung Hessigheim

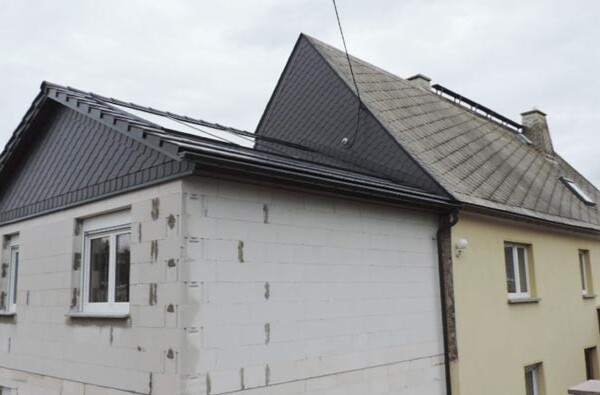

„Unsere Bedenken waren groß ob eine Pelletlagerung in unserem Altbau-Keller mit Feuchtigkeit in den Grundmauern überhaupt klappt. Mit dem Gewebesilo aber haben wir diesem Problem durch den Abstand zur Wand und die dadurch ausreichende Belüftung dazwischen keine Chance mehr gegeben. Das Silo wurde von A.B.S. speziell auf unsere geringen Platzverhältnisse angepasst. Gegenüber dem Pelletlager im Eigenbau punktet das Fertiglager auch bei der schnellen Montage. Die ersparte Zeit nutzen wir lieber für die restlichen Umbauarbeiten am Haus.“

Maik Böhm aus Voigtsdorf
